玻璃管液位計
-
-
電話：0517-86929068
手機：18915188625
分類：玻璃管液位計
簡介：玻璃管液位計：利用自然光實現雙色顯示，界面更為清晰，并可有效消除顯示盲區。
產品介紹：
一、主要特點
1．玻璃管液位計：利用自然光實現雙色顯示，界面更為清晰，并可有效消除顯示盲區。
（1）液位計分普通型與保溫型，保溫型設有加熱或冷卻管路，可采用不大于0.6Mpa蒸汽或循環冷卻水調節液面計內介質流動性。
（2）液位計與介質接觸的零部件，采用碳結構鋼或不銹鋼制造，能適應各工況需要。
2．防霜液位計：廣泛適用于化工、石油等工業領域中低溫設備的液位顯示。
（１）液位計設有防霜翅片，能有效消除低溫結霜對液位顯示的影響，透過翅片清晰觀察液位變化。
（２）針形閥打開后，后座密封結構將閥門液腔與填料室切斷，減少冷量損失。
（３）針形閥內裝有安全保護鋼球。容器內保持壓力≥0.2Mpa，當玻璃板意外破損時，針形閥可自動關閉。
二、玻璃管液位計、防霜液位計技術參數
|
名稱 |
法蘭型式 |
型號 |
公稱壓力 |
使用溫度℃ |
結構型式 |
主體材質 |
公稱長度 |
聯接式法蘭型式 |
|
玻璃管液面計 （HG21592-95） |
A B C |
G |
≤1.6 |
0~200 |
普通型保溫型 |
16Mn Ocr18Ni9 |
500,600,800, 1000,1200,1400 |
HG20592-97 WN20-2.5RF HG20592-97 WN20-2.5M ANSIB16.5 S.o.300# |
|
液面計類型 |
公稱壓力（Mpa） |
公稱長度 |
翅片高度 （mm） |
翅片涂色標志 |
使用溫度℃ |
本體材料 |
連接法蘭標準 |
|
AI |
2.5 4.0 |
580 920 1260 1600 1940 |
50 |
灰 |
-20~0 |
20# |
HG20592-97 WN25-4.0m HG20592-97 Wn25-6.3m |
|
AII |
100 |
紫 |
-40~-20 |
16Mn |
|||
|
AIII |
150 |
深蘭 |
-70~-40 |
OCr18Ni9Ti |
|||
|
200 |
淺蘭 |
-160~-70 |
|||||
|
B |
50 |
灰 |
-20~-0 |
16MnD |
|||
|
100 |
紫 |
-40~-20 |

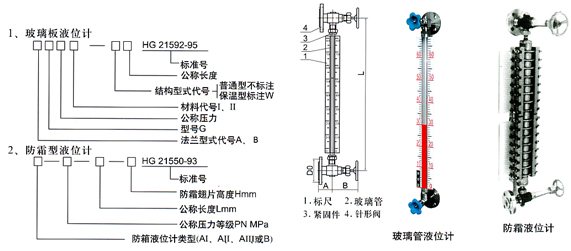

三、標志規定和示例
例1：壓力1.6Mpa，碳鋼材料，保溫型，突面法蘭連接，公稱長度L=500mm的玻璃管液位計。
例2．壓力PN4.0Mpa、長度L=1260mm、翅片高度H=150mm、III類材料的A型防霜液面計，其標志為：防霜液面計AIII4.0-1260-150HG/T 21550-93
